Type de produit	Flash macro électronique
Compatibilité	Appareils photo numériques Canon avec monture EF
Alimentation électrique	4 piles AA (non incluses)
Dimensions approximatives	Environ 100 x 100 x 100 mm
Poids	Environ 400 g (sans piles)
Type de batterie	Piles alcalines ou rechargeables AA
Tension	6 V
Puissance	Guide numéro 14 (ISO 100, m)
Fonctions principales	Mode E-TTL II, mode manuel, mode stroboscopique, compensation d'exposition
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée, consulter un service agréé pour les réparations
Informations générales	Idéal pour la photographie macro, permet un éclairage uniforme et sans ombres

FOIRE AUX QUESTIONS - EM-140 DG EO-ETTL SIGMA

Comment installer le flash SIGMA EM-140 DG EO-ETTL sur mon appareil photo ?

Pour installer le flash, enfilez-le sur la griffe porte-accessoires de votre appareil photo jusqu'à ce qu'il soit bien fixé. Assurez-vous que le verrou de sécurité s'engage.

Pourquoi mon flash ne se déclenche-t-il pas ?

Vérifiez que le flash est correctement monté sur l'appareil photo et qu'il est allumé. Assurez-vous également que la batterie est chargée et que l'appareil photo est réglé sur le mode approprié.

Comment régler la puissance du flash ?

La puissance du flash peut être ajustée via les commandes de l'appareil photo ou directement sur le flash selon le mode utilisé. Consultez le manuel pour des instructions spécifiques selon votre appareil.

Le flash émet-il un bruit lors de son utilisation ?

Un léger bruit peut être entendu lors du recyclage du flash, c'est normal. Si le bruit est fort ou inhabituel, vérifiez si le flash fonctionne correctement.

Comment nettoyer mon flash SIGMA EM-140 DG EO-ETTL ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur du flash. Évitez les produits chimiques agressifs qui pourraient endommager les surfaces.

Le flash fonctionne-t-il avec tous les appareils photo ?

Le SIGMA EM-140 DG EO-ETTL est compatible avec les appareils photo Canon utilisant le système E-TTL. Vérifiez la compatibilité avec votre modèle spécifique.

Comment utiliser le mode sans fil avec le flash ?

Pour utiliser le mode sans fil, assurez-vous que le flash est réglé sur le mode esclave et que le déclencheur est compatible. Consultez le manuel pour des instructions détaillées sur la configuration.

Que faire si le flash ne se recharge pas ?

Vérifiez que la batterie est correctement insérée et chargée. Si le problème persiste, essayez de remplacer la batterie ou réinitialisez le flash.

Peut-on utiliser le flash en mode vidéo ?

Le SIGMA EM-140 DG EO-ETTL est principalement conçu pour la photographie. Pour la vidéo, il est recommandé d'utiliser des éclairages LED adaptés.

Où puis-je trouver des accessoires compatibles pour mon flash ?

Les accessoires compatibles peuvent être trouvés chez des revendeurs spécialisés en photographie ou sur le site officiel de SIGMA.

MODE D'EMPLOI EM-140 DG EO-ETTL SIGMA

Nous vous remercions d'avoir choisi le flash électronique Sigma Macro EM-140 DG. Ses caractéristiques avancées vous permettront de profiter au mieux de la pratique de la macrophotographie. Les fonctions et le mode opératoire pouvant varier d'un appareil à l'autre, nous vous recommandons de lire attentivement ce mode d'emploi avant toute utilisation. Ce flash dispose d'une grande diversité de fonctions qui augmenteront le plaisir que vous éprouvez à faire de la photographie. Pour pouvoir exploiter ses nombreuses possibilités et en tirer le meilleur parti, nous vous suggérons de vous référer régulièrement à cette notice d'utilisation, tout en ayant sous la main celle de votre appareil.

Ce flash a été conçu spécifiquement pour être utilisé avec les boîtiers reflex Canon EOS.

Précautions

Pour éviter tout dommage ou erreur de manipulation, nous vous demandons de lire attentivement ce mode d'emploi avant d'utiliser votre appareil. Nous attirons particulièrement votre attention sur les deux signes d'avertissement ci-dessous.

Mise en garde !! La non prise en compte de cette mise en garde grave ou un dommage sérieux au produit.

AVERTISSEMENT !! Le non-respect de cet avertissement ou endommager le produit.

Ce symbole marque un point important où la plus grande prudence est requise. Ce symbole correspond à une information qu'il convient de respecter.

Mise en garde !

Ce flash comprend des circuits électriques à haute tension. N'essayez jamais de démonter le produit, ceci pouvant entraîner une électrocution ou une brûlure. Si la coque est cassée ou fêlée, ne touchez pas les composants internes.

Ne déclenchez jamais d'éclair à proximité des yeux. L'intensité lumineuse pourrait créer des dommages irréversibles. Laissez toujours une distance d'au moins 1 m / 3 pieds entre le visage et l'appareil lorsque vous photographiez avec le flash.

Ne touchez pas la griffe lorsque le flash est monté sur l'appareil. Vous pourriez subir une décharge à haute tension.

N'utilisez jamais le flash dans un environnement contenant des produits inflammables tels que des gaz, des produits chimiques, des solvants, etc., en raison des risques d'incendie ou d'explosion.

Avertissement !!

N'utilisez ce flash que sur un boîtier Canon de la série EOS. Tout autre emploi pourrait endommager les circuits électriques et électroniques de l'appareil.

Ce flash n'est pas étanche. Tenez-le à l'abri en cas d'utilisation sous la pluie, la neige ou les embruns. Des circuits endommagés par l'eau sont souvent irréparables.

N'exposez pas votre flash, ni l'appareil, à un choc, à la poussière, à de très hautes températures ou à l'humidité. Ces éléments pourraient causer des dégâts ou un dysfonctionnement.

Si le flash est soumis à un brusque contraste de température, comme de passer d'un extérieur froid à un intérieur bien chauffé, une condensation peut se former à l'intérieur. Dans une telle circonstance, placez le flash dans un sac plastique fermé et ne l'utilisez pas tant qu'il n'a pas atteint la température de la pièce.

Ne rangez pas le flash dans un tiroir ou une armoire contenant de la naphtaline, du camphre ou tout autre insecticide. Ceci pourrait provoquer des dysfonctionnements.

N'employez pas de dissolvant, de benzène ou tout autre agent chimique pour nettoyer votre flash ou enlever des traces de doigts. Utilisez uniquement un chiffon doux et humide.

En cas de stockage prolongé, placez le flash dans un endroit sec et tempéré, de préférence ventilé. Faites-le fonctionner plusieurs fois par mois pour entretenir le condensateur.

Module de flash

1. Réflecteur gauche 2. Réflecteur droit 3. Lampe d'assistance 4. Bouton de verrouillage 5. Adaptateur 6. Module de contrôle 7. Écran ACL 8. Couvercle du compartiment piles 9. Vis de blocage du sabot 10. Sabot 11. Bouton de mode MODE 12. Bouton de sélection SEL 13. Touche d'incrément [+] 14. Touche de décrément [-] 15. Bouton de lampe LAMP 16. Bouton TEST 17. Bouton de rétroéclairage [LIGHT] 18. Témoin de charge 19. Interrupteur

Adaptation aux objectifs

Bien que conçu spécialement pour les objectifs Macro (MACRO 50mm F2.8 EX DG, MACRO 105mm F2.8 EX DG, etc.), ce flash peut aussi être utilisé avec d'autres types d'objectifs. Nous attirons cependant votre attention sur les points suivants :

La partie avant de certains objectifs tourne lors de la mise au point. Si vous attachez le module flash à de tels objectifs, vous risquez d'endommager le mécanisme de mise au point autofocus de votre boîtier. N'utilisez que la mise au point manuelle avec de tels objectifs. Des adaptateurs Macro pour pas de vis porte-filtre de diamètres Ø55mm et Ø58mm sont livrés avec le flash. Si vous souhaitez l'utiliser avec un objectif dont le diamètre de filtre est différent, vous pouvez acheter un adaptateur optionnel vendu séparément (diamètres disponibles : Ø62mm, Ø72mm, Ø77mm). L'image peut être affectée de vignettage du fait de la longueur focale, de la distance ou d'un autre paramètre. Nous vous conseillons de procéder à des essais préalables et de vérifier que la configuration retenue ne cause pas de vignettage.

Fonctions et type de boîtier

Ce flash est pourvu de très nombreuses fonctions dont certaines peuvent être limitées ou inaccessibles selon le boîtier utilisé. Nous vous demandons de vous reporter à la liste ci-dessous pour valider la compatibilité de votre appareil. Veuillez vous référer au mode d'emploi pour la mise en œuvre de chaque fonction. Si aucun type d'appareil n'est mentionné, c'est que la fonction concernée est accessible pour n'importe quel boîtier EOS.

Boîtiers type A	Boîtiers compatibles E-TTL, E-TTL II
Boîtiers type B	Tous les autres boîtiers EOS

Alimentation électrique

Ce flash fonctionne avec quatre piles alcalines ou quatre accus rechargeables Ni-Cd ou Ni-MH de type "AA". Des piles au manganèse peuvent aussi être utilisées, mais leur durée d'utilisation est plus courte que celle des piles alcalines, et leur usage n'est donc pas conseillé. Remplacez les piles dès que le temps de charge excède 30 secondes.

Nettoyez les contacts des piles avant installation pour assurer une bonne conductivité. Les accus Ni-Cd n'étant pas standardisés, vérifiez les contacts avec les extrémités du compartiment de piles. Afin d'éviter tout risque d'explosion, d'écoulement ou de surchauffe, utilisez toujours quatre piles AA neuves de même type et de la même marque. Ne mélangez ni différents types, ni des piles neuves avec des piles usagées. Ne cherchez pas à démonter les piles, ni à les décharger. Ne les exposez ni au feu, ni à l'eau : il y aurait danger d'explosion. De même, ne cherchez pas à recharger des piles, ou des accumulateurs autres que des accus Ni-Cd ou Ni-MH. Si vous n'utilisez pas le flash pendant une longue période, ôtez les piles afin d'éviter tout risque d'écoulement. La performance des piles diminue sous de basses températures. Protégez-les du froid lorsque vous utilisez le flash par temps froid. Il est toujours recommandé d'emmener des piles de rechange lors d'un long voyage ou en cas d'utilisation par grand froid.

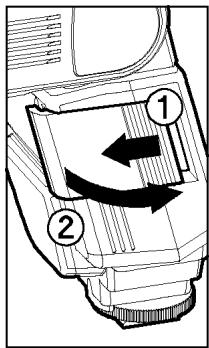

1. Assurez-vous que le flash est éteint (interrupteur principal en position "OFF"). Ouvrez alors le compartiment à piles en faisant glisser le couvercle dans le sens de la flèche.

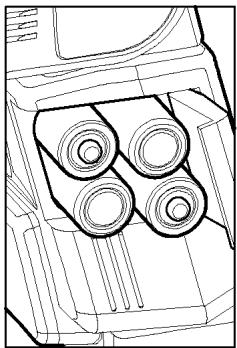

2. Insérez quatre piles AA dans le compartiment de piles, en respectant les polarités + et - comme indiqué sur les parois.

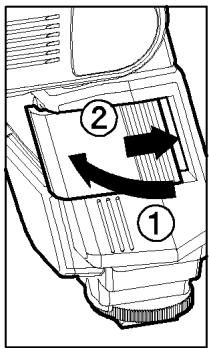

3. Refermez le couvercle.
4. Allumez le flash en plaçant l'interrupteur en position "ON". Après quelques secondes, la lampe témoin de charge s'allume, indiquant que le flash est prêt à fonctionner.
5. Appuyez sur le bouton TEST pour vous assurer que le flash fonctionne correctement.

Mise en veille automatique

Le flash se met en veille automatique après environ 90 secondes de non-activation, afin de préserver la puissance des piles. Pour le remettre en route, appuyez sur le bouton TEST ou appuyez à mi-course sur le déclencheur de l'appareil. Le système de mise en veille automatique ne fonctionne pas en mode flash à distance sans cordon, en mode flash asservi normal ou en mode flash asservi désigné.

Indicateur d'anomalie

Si la puissance des piles est insuffisante, ou s'il y a un problème de communication électrique entre le flash et le boîtier, le témoin de couverture d'angle clignote sur l'écran LCD. Dans ce cas, éteignez le flash et rallumez-le. Si le témoin clignote encore, vérifiez la puissance des piles.

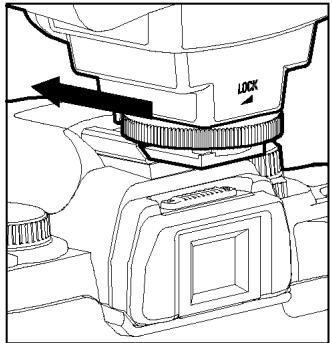

Mise en place du module de contrôle

Assurez-vous que le flash est éteint. Placez ensuite le sabot du flash dans la griffe porte-flash de l'appareil.

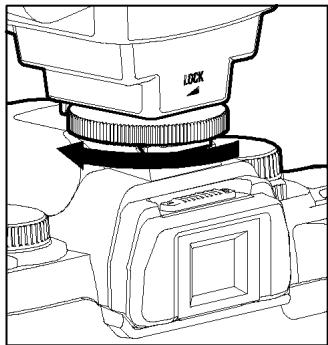

et tournez la vis de verrouillage pour bloquer le sabot.

Lorsque vous attachez ou retirez le flash, tenez bien le corps du flash afin d'éviter d'endommager le sabot ou la griffe porte-flash. Si le flash intégré du boîtier est relevé, rabaissez-le avant de mettre en place le flash sur la griffe. Pour fixer le flash, débloquez le sabot en tournant la vis de verrouillage dans le sens inverse au symbole LOCK jusqu'en butée.

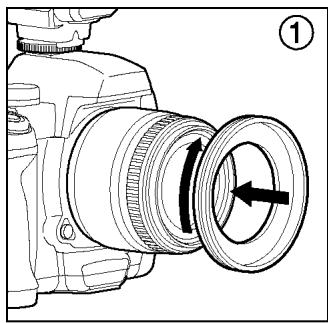

Mise en place du module Flash

1. Attachez l'adaptateur Macro sur le porte-filtre.

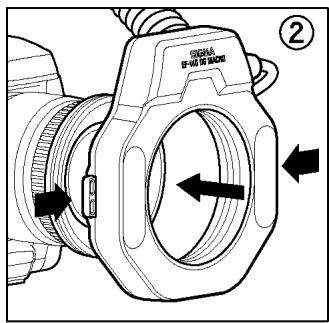

2. Appuyez sur les droit et gauche de la tête flash et placez le flash sur l'adaptateur. Relâchez ensuite les boutons de verrouillage.

Ajustez la position en faisant pivoter la tête flash. Appuyez sur les deux pour enlever le flash de l'adaptateur.

Rétro-éclairage de l'écran LCD

Si vous appuyez sur le bouton LIGHT, l'écran LCD est éclairé pendant environ 8 secondes. Ce rétroéclairage peut être prolongé en appuyant à nouveau sur le bouton LIGHT.

Dans un endroit sombre, la mise au point autofocus est plus aisée avec la lampe d'assistance. Appuyez sur le bouton LAMP du module de contrôle pour activer la lampe pendant 20 secondes. Cette fonctionnalité est très utile pour faciliter la composition dans des conditions où l'autofocus ou la mise au point manuelle sont délicats.

La lampe est désactivée lorsque l'on appuie sur le déclencheur.

Flash automatique ETTL (TTL)

En mode TTL AUTO, l'appareil assure le contrôle de la quantité de lumière nécessaire pour une exposition correcte du sujet.

Les appareils de type A peuvent fonctionner en mode E-TTL. Les appareils de type B peuvent fonctionner en mode TTL.

1. Réglez le boîtier en mode tout automatique. (Généralement le mode P. Si l'appareil ne possède pas le mode P, mettez-le en mode P.)
2. Mettez le flash sous tension. Le symbole TTL apparaît sur l'écran LCD et le flash se met en charge.
3. Faites la mise au point sur le sujet.
4. Déclenchez dès que le flash est chargé.

Le témoin de flash apparaît dans le viseur dès .

Si l'appareil a reçu une quantité de lumière suffisante, le symbole ETTL (TTL) apparaît 5 secondes sur l'écran LCD. Si cette indication n'apparaît pas, c'est que l'éclairage est insuffisant. Refaites alors la photo à plus faible distance. Si l'appareil est dans un programme "Résultats", notez que le flash sera toujours configuré tel que lors du dernier mode choisi. Lors , le témoin de flash apparaît dans le viseur. Si l'obturateur est activé avant la pleine charge, la photo se lente.

prendra à une vitesse d'obturation.

Il est possible de donner un effet tridimensionnel à vos images en répartissant l'éclairage entre les tubes gauche et droit ou en activant seulement l'un des deux réflecteurs.

Boîtiers de type A

1. En mode ETL, le ratio de flash s'affiche en appuyant sur le bouton SEL.
2. Appuyez sur les touches + ou - pour fixer le ratio d'éclairage.

Une pression sur la touche + augmente la puissance du tube gauche, et une pression sur la touche - augmente la puissance du tube droit. Le ratio peut être réglé de 8:1 à 1:8. Au-delà, une nouvelle pression sur + ou - désactive l'un des réflecteurs. (Le ratio de flash s'efface alors et seul le côté actif clignote.) Appuyez plusieurs fois sur SEL pour faire cesser le clignotement. Si le ratio est réglé à 1:1 ou si le mode est modifié, la fonction est désactivée.

Boîtiers de type B

Il n'est pas possible de régler un ratio. Il est par contre possible de n'utiliser qu'un seul réflecteur. 1. En mode TTL, appuyez sur le bouton SEL pour faire clignoter l'affichage. 2. Appuyez sur + pour activer le tube gauche, ou sur - pour activer le tube droit. (seul le côté actif clignote) 3. Appuyez plusieurs fois sur SEL pour valider et faire cesser le clignotement. Après la prise de vue, appuyez sur SEL puis sur + ou - pour réactiver les deux côtés.

Mode de priorité à la vitesse

Lorsque le mode Tv est sélectionné sur l'appareil, vous pouvez définir une vitesse d'obturation comprise entre 30 sec. et la vitesse 1/X de synchronisation. Après que vous ayez sélectionné une vitesse, l'appareil détermine l'ouverture appropriée pour une exposition correcte du fond. Si le sujet est trop lumineux ou trop sombre, le témoin de valeur d'ouverture clignotera, indiquant les valeurs limites (ouverture maximale ou minimale). Dans ce cas, l'appareil fait en sorte de prendre la photo à la valeur limite. De ce fait, le sujet pourra être correctement exposé, mais l'arrière-plan pourrait être surexposé ou sous-exposé.

Mode de priorité à l'ouverture

Lorsque le mode Av est sélectionné, l'appareil détermine la vitesse d'obturation appropriée pour une exposition correcte de l'arrière-plan. Si le sujet est trop lumineux ou trop sombre, le témoin de vitesse clignotera, indiquant ainsi les vitesses minimales ou maximales. Dans ce cas, l'appareil fait en sorte de prendre la photo à la valeur limite. De ce fait, le sujet pourrait être correctement exposé, mais l'arrière-plan pourrait être surexposé ou sous-exposé.

Vous pouvez choisir la vitesse et l'ouverture. La vitesse peut être comprise entre la vitesse de synchronisation X du boîtier et 30 sec. Si vous ajustez l'exposition en fonction des indications du posemètre de l'appareil, celui-ci prendra la photo en synchronisation lumière du jour ou en synchronisation lente.

Limites des prises de vue consécutives au flash

Pour éviter une surchauffe, laissez le flash au repos au moins 10 minutes après des séquences de prises de vues consécutives en respectant le tableau ci-dessous.

Mode	Nombre d'éclairs
TTL, M(1/1,1/2)	15 éclairs consécutifs
M(1/4, 1/8)	20 éclairs consécutifs
M(1/16-1/32)	40 éclairs consécutifs
Stroboscopique	10 Cycles

Mode opératoire en flash manuel

Le flash manuel permet de régler la puissance du flash.

Ce mode n'est pas accessible avec les boîtiers EOS 700, 750, 850. La prise de vue en mode manuel nécessite un savoir-faire important. Nous vous recommandons d'utiliser le mode automatique. Avant d'utiliser le mode manuel, il est recommandé de faire des essais préalables, et il peut être utile d'utiliser un flashmètre pour déterminer l'exposition. La puissance des tubes gauche et droit peut être réglée entre 1/1 et 1/64, et il est aussi possible de n'activer qu'un seul réflecteur.

1. Réglez le mode d'exposition du boîtier sur M.
2. Appuyez sur le bouton MODE du flash et sélectionnez M.

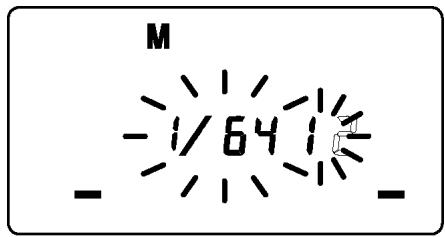

3. Appuyez sur le bouton SEL. (L clignote).
4. Appuyez sur + ou - pour régler . (Si "--" est affiché, le tube gauche est désactivé).

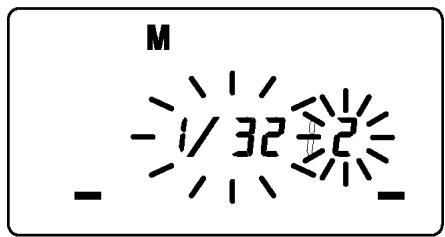

5. Appuyez sur le bouton SEL. ( clignote).
6. Appuyez sur + ou - pour régler la puissance du tube droit. (Si "--" est affiché, le tube droit est désactivé).
7. Appuyez sur SEL pour valider et faire cesser le clignotement.

Si les puissances des deux tubes sont identiques, la puissance du flash s'affiche. Si des niveaux différents sont sélectionnés, la puissance du flash n'est pas affichée. Pour déterminer le Nombre Guide, veuillez vous reporter au tableau [Table 1] en dernière page. L'exposition correcte peut être calculée par la formule : Nombre Guide "NG" / Distance du flash au sujet = valeur d'ouverture F.

Lorsque vous photographiez un sujet en mouvement en synchronisation lente, l'écho du sujet apparaît derrière lui. Ceci est dû au fait que l'éclair est normalement activé lorsque le rideau est entièrement ouvert, ce qui fait que le sujet demeure exposé jusqu'à la fermeture du rideau ( ). Avec la synchronisation au deuxième rideau, le flash est activé juste avant la fermeture du rideau, et le sujet est donc exposé entre l'ouverture de l'obturateur et le moment de l'éclair. L'écho du sujet se retrouve alors à l'arrière du sujet sur l'image, ce qui donne un effet de mouvement plus naturel.

Ce mode n'est pas accessible aux boîtiers EOS 700, 750, 850. 1. Sélectionnez le mode d'exposition souhaité sur l'appareil. 2. Appuyez sur les touches + ou - jusqu'à ce que le symbole s'affiche sur l'écran LCD. 3. Faites la mise au point et prenez la photo dès que le témoin de charge s'allume. La est rétablie dès que le symbole n'est plus affiché. Ce mode ne fonctionne pas si l'appareil est en mode "Full Auto". Pour annuler la synchronisation au deuxième rideau, faites disparaître le symbole de l'écran LCD en appuyant sur les touches + ou -.

Synchronisation grande vitesse (FP) (boîtiers type A)

Lorsque vous photographiez au flash, vous ne pouvez pas, normalement, utiliser une vitesse plus rapide que la vitesse de synchronisation car le flash ne peut fonctionner que durant la pleine ouverture de l'obturateur. La synchronisation rapide (Grande Vitesse) permet d'émettre alors même que le rideau de l'obturateur est en mouvement. Vous pouvez donc utiliser une vitesse d'obturation plus rapide que la vitesse de synchronisation.

1. Sélectionnez le mode d'exposition sur l'appareil. (Vous pouvez utiliser les modes "Tv" ou "M")
2. Sélectionnez une vitesse d'obturation supérieure à la vitesse de synchronisation normale.
3. Mettez le flash sous tension en plaçant l'interrupteur sur "ON".
4. Choisissez le mode flash en appuyant sur le bouton MODE (les modes "ETTL" et "M" peuvent être utilisés).
5. Appuyez sur les touches + ou - pour faire apparaître le symbole FP sur l'écran LCD.
6. Faites la mise au point sur le sujet.
7. Vérifiez que l'icône s'affiche dans le viseur et prenez la photo.

En synchronisation rapide, le Nombre Guide diminue avec la vitesse. Plus la vitesse est rapide, moins le flash est puissant. (voir le tableau 2 en dernière page). La sélection d'une vitesse plus lente que la vitesse de synchronisation annule la synchronisation Grande Vitesse, et le flash revient automatiquement en mode normal E-TTL. Pour réactiver la synchronisation Grande Vitesse, reprenez la procédure depuis le début. Il est possible d'utiliser une correction d'exposition en combinaison avec la synchronisation rapide. Pour ce faire, reportez-vous au chapitre "Correction d'exposition" du mode d'emploi de l'appareil. Le symbole FP disparaît dès que la synchronisation Grande Vitesse est annulée.

Memorisation d'exposition au flash (FE Lock)

Le mode de mémorisation d'exposition au flash ("FE" lock) permet de sélectionner l'exposition d'une partie seulement du viseur et de la verrouiller, avant de prendre la photo.

1. Choisissez le mode d'exposition sur le boîtier ("P", "Tv", "Av", "M" ou "DEP").
2. Sélectionnez le mode flash E-TTL ou la synchronisation rapide.
3. Faites la mise au point sur le sujet.
4. Placez le sujet à mémoriser au centre du viseur et appuyez sur le bouton FEL du boîtier. Le flash envoie un pré-éclair et calcule la puissance nécessaire du flash, qu'il mémorise ensuite.

Le viseur de l'appareil affiche "FEL" pendant 0,5 sec. et l'exposition correcte est déterminée. Si le symbole clignote dans le viseur, cela signifie que le flash n'est pas assez puissant pour une exposition correcte. Rapprochez-vous du sujet et reprenez depuis le point 3.

1. Prenez la photo après avoir recadré l'image. Les modalités de la fonction FEL peuvent varier selon le boîtier utilisé. Nous vous conseillons de vous reporter au mode d'emploi de votre appareil.

Flash prédictif

Le flash prédictif permet de vérifier les ombres et l'éclairage du sujet avant la prise de vue.

Flash prédictif avec ratio d'éclairage

Cette fonction est accessible aux boîtiers des séries EOS-1D, 1V, 3, 7, D30, D60, 10D, 20D, 300D (Kiss Digital).

Lorsque le testeur de profondeur de champ est enclenché, le flash est activé selon le ratio sélectionné.

Flash prédictif uniforme

Cette fonction est accessible avec tous les boîtiers EOS.

1. Appuyez sur les touches + ou - à plusieurs reprises pour afficher l'icône MODEL sur l'écran ACL.
2. Vérifiez que le flash est chargé, et appuyez sur le bouton TEST pour activer l'éclair de flash prédictif.

Correction d'exposition

Vous pouvez opérer un au flash en association avec un normale (destinée à contrôler le niveau d'exposition de l'arrière-plan). La correction d'exposition au flash peut être paramétrée à ±3 IL par valeur entière (ou par palier d'1/2 valeur avec certains boîtiers).

Ce mode n'est pas disponible avec les appareils EOS 620, 650, 700, 850 et 1000. 1. Appuyez sur le bouton SEL et sélectionnez l'icône. 2. Appuyez sur [+] ou [-] pour déterminer le niveau d souhaité. 3. La valeur cesse de clignoter et demeure affichée après une nouvelle pression sur le bouton SEL. 4. Faites la mise au point sur le sujet. 5. Vous pouvez prendre la photo dès que la lampe témoin de charge est allumée.

Cette fonction permet de prendre trois vues consécutives avec trois niveaux d'exposition différents du sujet, tout en maintenant une exposition constante de l'arrière-plan. Les photos seront prises selon la série : exposition normale, sous-exposition et surexposition, par incréments de 1/3 de valeur jusqu'à 3 valeurs.

(ou par 1/2 valeur pour certains boîtiers).

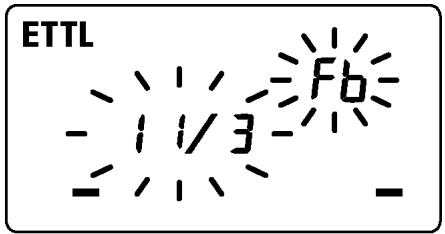

1. Appuyez sur le bouton SEL ; le symbole Fb clignote.
2. Appuyez sur + ou - pour déterminer la valeur de bracketing au flash.
3. F s'affiche après une nouvelle pression sur le bouton SEL.
4. Faites la mise au point.
5. Vérifiez que le témoin de flash 4 est affiché dans le viseur, et prenez la photo. (L'affichage indiquera F2 après la deuxième prise de vue, et F3 après la troisième).
6. Si nécessaire, reprenez les étapes 4 à 6. Cette fonction s'annule automatiquement après la troisième vue.

Dans ce mode créé, le flash émet une série d'éclairs pendant l'ouverture de l'obturateur, générant ainsi une série d'images du sujet sur la même vue. Le sujet sera particulièrement mis en valeur si l'arrière-plan est sombre. La fréquence des éclairs peut être choisie entre 1 Hz et 199 Hz. Il est possible de produire jusqu'à 90 éclairs en continu. Le nombre maximal d'éclairs dépend du nombre guide du flash et de la fréquence retenue. (voir le tableau 3 en dernière page)

Cette fonction n'est pas disponible avec les boîtiers EOS 700, 750 et 850.

1. Sélectionnez le mode M sur le boîtier et choisissez l'ouverture.

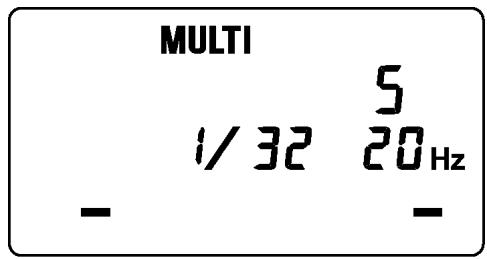

2. Appuyez sur le bouton MODE jusqu'à ce que le symbole du mode multi-flash apparaisse.
3. Appuyez sur SEL jusqu'à ce que la fréquence se mette à clignoter.
4. Appuyez sur + ou - pour sélectionner la fréquence souhaitée.
5. Avec une nouvelle pression sur SEL, la puissance du flash clignote.
6. Appuyez sur + ou - pour sélectionner la puissance souhaitée.
7. Appuyez sur SEL, le nombre d'éclairs clignote.
8. Appuyez sur + ou - pour sélectionner le nombre d'éclairs souhaité.
9. Appuyez à nouveau sur SEL, l'affichage cesse de clignoter.
10. Dès que la lampe témoin de charge s'allume, le flash est prêt.

Note : Utilisez toujours une vitesse d'obturation plus lente que la valeur ci-dessous :

Intervalle entre deux éclairs / Nombre d'éclairs

Flash distant sans fil

Il est possible d'utiliser le flash distant sans fil avec le flash EM-140 DG en tant qu EF-500 SUPER EOS (EF-500 DG SUPER) en tant que flash asservi pour l'éclairage.

Avec les boîtiers du type B, seules les fonctions de "flash sans fil manuel" et "multi flash sans fil" sont accessibles. Les boîtiers EOS 750 et EOS 850 ne permettent pas le flash sans fil. Dans les instructions qui suivent, nous appellerons "flash maître" le flash installé sur le boîtier, et "flash asservi" le ou les flashes placés à distance de l'appareil. Maintenez une distance minimale de 5 mètres entre l asservi. Pour le réglage du flash asservi, veuillez vous reporter au mode d'emploi du flash (section flash distant sans fil).

Flash distant sans fil ETTL

En mode distant sans fil ETTL, le boîtier calcule automatiquement l'exposition correcte.

Réglage du flash asservi

1. Reportez-vous au mode d'emploi du flash pour régler l'identification ID sur 3.
2. Placez le flash asservi à l'emplacement souhaité.

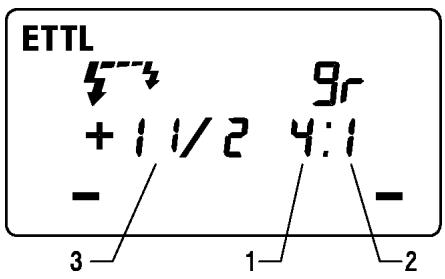

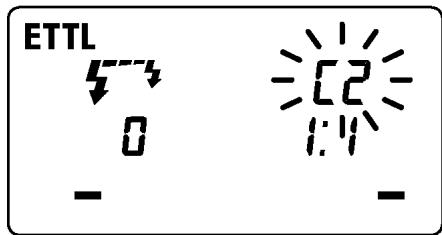

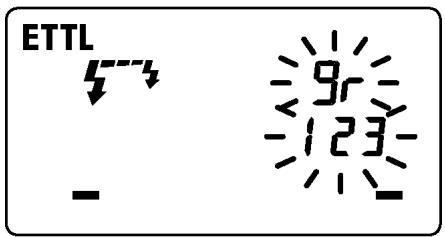

Réglage du flash maître

1. Appuyez sur le bouton MODE et sélectionnez le symbole.
2. Après avoir vérifié que les deux flashes sont chargés, prenez la photo.

Le flash distant sans fil E-TTL, la synchronisation rapide (FP), la mémorisation d'exposition (FE lock), la et le bracketing au flash (FEB) peuvent être utilisés simultanément. Après avoir réglé le flash distant sans fil, activez chaque fonction séparément. Aucun réglage particulier n'est nécessaire au niveau du flash asservi.

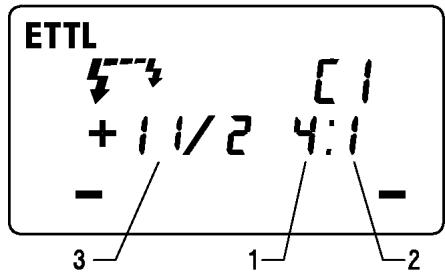

Après avoir réglé les ratios des tubes gauche et droit, il est possible de réaliser une correction d'exposition avec le flash asservi.

1. En mode distant sans fil ETL, appuyez sur le bouton SEL pour faire clignoter le ratio d'éclairage.
2. Appuyez sur + ou - pour régler le ratio d'éclairage [(1) et (2)].
3. Appuyez sur le bouton SEL : la correction d'exposition du flash asservi (3) clignote.
4. Appuyez sur + ou - pour régler le niveau de correction d'exposition.
5. Appuyez plusieurs fois sur SEL pour faire cesser le clignotement.
6. Après avoir vérifié que les deux flashes sont chargés, prenez la photo.

Si vous changez de mode, les réglages seront annulés.

Il est possible de regrouper plusieurs flashes asservis et de les faire déclencher selon le ratio déterminé pour le flash maître.

Les flashes asservis groupés sous l'identifant ID 1 seront actifs au ratio du tube gauche (1), ceux sous l'identifant ID 2 au ratio du tube droit (2). Le groupe ID 3 réalisera une correction d'exposition (3). Il n'y a pas de restriction quant au nombre d'unités de chaque groupe.

Réglage des flashes asservis

1. Reportez-vous au mode d'emploi du flash pour régler l'identification ID sur 1, 2 ou 3.
2. Placez les flashes asservis aux emplacements souhaités.

Réglage du flash maître

1. En mode distant E-TTL, appuyez sur SEL et sélectionnez l'icône 9r.
2. Appuyez sur les touches + ou - et sélectionnez le symbole 123.
3. Appuyez sur SEL pour faire clignoter le ratio de flash.
4. Appuyez sur + ou - pour régler les ratios d'éclairage [(1) et (2)].
5. Appuyez sur SEL pour faire clignoter la valeur de (3).
6. Appuyez sur + ou - pour régler la souhaitée.
7. Appuyez plusieurs fois sur SEL pour faire cesser le clignotement.
8. Après avoir vérifié que tous les flashs sont chargés, prenez la photo.

Si vous changez de mode, les réglages seront annulés.

Flash sans fil manuel

Vous pouvez régler manuellement la puissance du flash asservi à partir du flash maître. Utilisez un flashmètre pour déterminer l'exposition correcte.

Réglage du flash asservi

1. Reportez-vous au mode d'emploi du flash pour régler l'identification ID sur 3.
2. Placez le flash asservi à l'emplacement souhaité.

Réglage du flash maître

1. Appuyez sur le bouton MODE et sélectionnez le symbole.
2. Appuyez sur SEL pendant plus de 2 secondes pour faire clignoter l'indicateur de mode.
3. Appuyez sur MODE et sélectionnez le symbole M qui clignote.
4. Appuyez sur SEL pour confirmer le choix et faire cesser le clignotement.
5. Appuyez à nouveau sur SEL et suivez la procédure normale de réglage de puissance manuelle.

Si vous changez de mode, les réglages seront annulés.

Il est possible de regrouper plusieurs flashes asservis et de les faire déclencher selon le ratio de puissance fixé pour le flash maître.

Les flashes asservis groupés sous l'identifiant ID 1 seront activés au ratio du tube gauche (1), ceux sous identifiant ID 2 au ratio du tube droit (2), ceux sous identifiant ID 3 peuvent être réglés manuellement.

Réglage des flashes asservis

1. Reportez-vous au mode d'emploi du flash pour régler l'identification ID sur 1, 2 ou 3.
2. Placez les flashes asservis aux emplacements souhaités.

Réglage du flash maître

1. En mode distant ETL, appuyez sur SEL et sélectionnez l'icône gr.
2. Appuyez sur les touches + ou - et sélectionnéz le symbole 23
3. Appuyez sur SEL pour faire cesser le clignotement.
4. Appuyez sur SEL pendant plus de 2 secondes pour faire clignoter l'indicateur de mode.
5. Appuyez sur MODE et sélectionnez le symbole M qui clignote.
6. Appuyez sur SEL pour confirmer le choix et faire cesser le clignotement.
7. Appuyez à nouveau sur SEL et suivez la procédure normale de réglage de puissance manuelle pour chaque groupe de flashes.

Si vous changez de mode, les réglages seront annulés.

Réglage du flash asservi

1. Reportez-vous au mode d'emploi du flash pour régler l'identification ID sur 3.
2. Placez le flash asservi à l'emplacement souhaité.

Réglage du flash maître

1. Appuyez sur le bouton MODE et sélectionnez le symbole.
2. Appuyez sur SEL pendant plus de 2 secondes pour faire clignoter l'indicateur de mode.
3. Appuyez sur MODE et sélectionnez le symbole MULTI.
4. Appuyez sur SEL pour faire cesser le clignotement.
5. Appuyez à nouveau sur SEL et suivez la procédure de flash stroboscopique et de réglage de la puissance. Si vous changez de mode, les réglages seront annulés.

Si d'autres photographes utilisent le mode flash sans fil à proximité, il y a un risque que votre flash soit activé par le flash d'un autre et se déclenche inopinément. Dans ces circonstances, nous vous conseillons de paramétrer un canal de communication qui vous soit propre afin d'éviter les interférences.

1. En mode distant, appuyez à plusieurs reprises sur le bouton SEL jusqu'à ce que l'indicateur de canal clignote.
2. Appuyez sur les touches + ou - pour sélectionner un canal (C1 à C4).
3. Appuyez sur SEL pour faire cesser le clignotement.
4. Suivez les instructions du mode d'emploi du flash asservi et réglez-le sur le même canal que le flash maître.

Caractéristiques techniques

TYPE : Flash électronique à tête zoom automatique et orientable avec contrôle TTL

NOMBRE GUIDE : 14 (100 ISO/m)

ALIMENTATION : Quatre piles alcalines de type AA ou quatre accumulateurs Ni-Cd de type AA.

: Quatre accumulateurs Ni-MH de type AA

TEMPS DE RECYCLAGE : environ 4,0 sec. (avec piles alcalines) ; environ 3,0 sec. (accus Ni-Cd et Ni-Mh)

MISE EN VEILLE AUTOMATIQUE : oui

TEMPERATURE DE COULEUR : pour films couleurs de type lumière du jour

POIDS:430g

DIMENSIONS (Module de contrôle) : 76.7mm (L) x 136.2mm (H) x 82.4mm (P)

DIMENSIONS (Module de flash) : 126.6mm (L) x 128.8mm (H) x 30.54mm (P)

Le label CE garantit la conformité aux normes établies par la Communauté Européenne.
